性能优势

炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，该锅炉设计合理，结构简单，操作、维修方便，占地面积小，基建投资少，是小型企事业单位生产用汽，取暖等较理想的设备之一。

1、本炉与旧式立式锅炉比较，受热面积大，升温升压快，耗煤少、热效率高，可节约生物质燃料25-30%。

2、一炉多用，方便用户，该炉生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。

3、本炉采用自然通风，不需要鼓风机和引风机，无噪音。

4、结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。

5、用蒸汽加热浴池、食品、取暖、蒸饭等，压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转。

技术参数

名称型号	额定蒸发量	额定工作压力	额定蒸汽温度	受热面积	炉排面积	水容积	耗煤量	外形尺寸
名称型号	t/h	Mpa	℃	㎡	㎡	m3	kg	Ø×Hmm
LSG0.1-0.4-AII	0.1	0.4	151	4.2	0.2	0.35	14	700×2600
LSG0.15-0.4-AII	0.15	0.4	151	4.9	0.3	0.42	21	820×2700
LSG0.2-0.4-AII	0.2	0.4	151	7	0.38	0.65	28	920×2700
LSG0.3-0.4-AII	0.3	0.4	151	12.2	0.5	0.88	42	1000×3200
LSH0.4-0.4-AII	0.4	0.4	151	13.7	0.64	0.96	56	1100×3500
LSH0.5-0.4-AII	0.5	0.4	151	18.6	0.79	1.25	70	1200×3700
LSH0.6-0.4-AII	0.6	0.4	151	25.2	0.95	1.37	84	1300×3900
LSH0.7-0.4-AII	0.7	0.4	151	24.6	1.13	1.68	98	1400×3900
LSH1-0.4-AII	1	0.4	151	41.2	1.54	2.9	140	1600×4600
LSG0.3-0.7-AII	0.3	0.7	170	12.9	0.5	0.88	42	1000×3200
LSH0.4-0.7-AII	0.4	0.7	170	16.8	0.64	0.96	56	1100×3500
LSH0.5-0.7-AII	0.5	0.7	170	20	0.78	1.25	70	1200×3800
LSH0.6-0.7-AII	0.6	0.7	170	25.8	0.95	1.37	84	1300×3900
LSH0.7-0.7-AII	0.7	0.7	170	27.5	1.13	1.75	98	1400×4100
LSH1-0.7-AII	1	0.7	170	43.3	1.53	2.78	140	1620×4890

工作原理

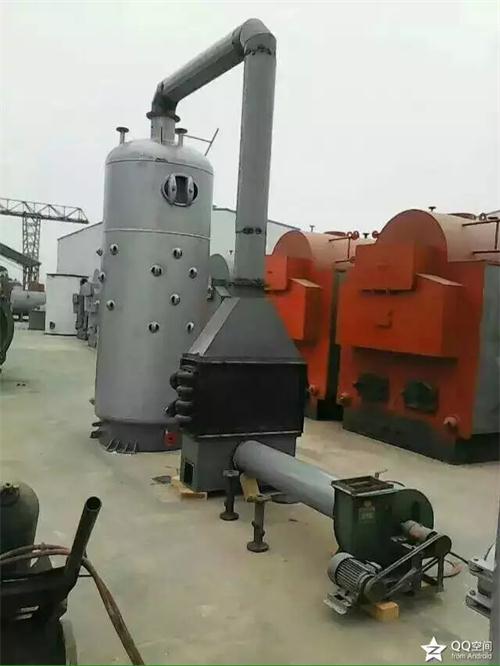

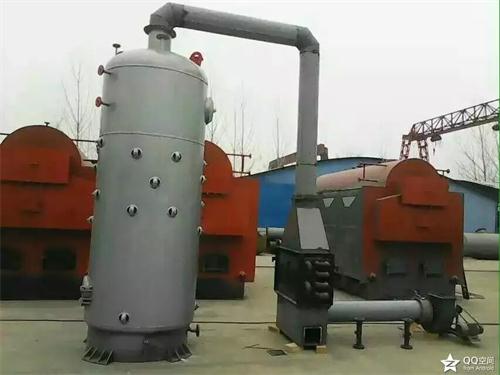

燃煤蒸汽锅炉由封头、锅筒、炉胆顶、炉胆、弯水管等主要受压部件组成。

锅炉炉排搁置在炉胆内 U 形下脚的上部 , 火焰直接冲刷炉胆和装在炉胆内的弯水管；立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。

燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。
