CDZH(L)型燃煤卧式常压热水锅炉

产品简介:CDZH是一种卧式三回程水火管热水锅炉,在锅筒内布置一束螺纹烟管。

24小时服务热线:13707625858

产品介绍性能优势技术参数工作原理

2017082810151037666 (1).jpg

该炉型具有,与行业内同参数锅炉相比,具有结构紧凑、出力大、升温快、热效率高等特点。

该炉将两侧集箱上的部分上升管拉向炉膛,引入锅筒侧下方辅以锅筒底部隔热整浇成型,组成炉顶受热面,避免了锅筒底部火焰高温辐射,成功解决了锅筒底部“鼓包”问题。

两翼烟道布置使烟气通畅地经由两翼烟道后进入前烟箱,**降低了高温区管板的烟温,**了管板裂纹和爆管事故的发生。 锅筒内采用单回程螺纹烟火管,传热效果好。

具有烟管内烟尘自清扫能力,并通过合理的烟速设计,避免了烟管内积灰和磨损。

采用强辐射炉拱,根据不同燃料设计炉拱,使前拱与后拱相适应,形成“α”火焰燃烧,易于着火,并提高了燃料的燃烬程度,解决了劣质煤的燃料问题,使煤种适应性更强。

炉膛出口烟尘惯性分离,**降低排烟含尘浓度,并减少了对后部受热面的磨损。 炉排底座采用*立风室、两侧进风、曲臂螺杆调风结构,调节灵活,布风均匀。

采用推拉式闸板清灰装置。闸板由耐热铸铁精加工面密封,****燃烧变形和炉排漏风。

采用大块炉排片,漏煤少,燃烧调整方便,性高。

结构紧凑,安装体积比其它型式锅炉小,缩短了安装周期,降低了锅炉房造价。 热水锅炉采用分流引射循环技术,受热面回路内介质流速优于国家标准要求。

性能优势

1、结构紧凑,充分吸收了国内外现有散装、组装锅炉的优点。

2、CDZH为单锅筒纵置式,上部筒体热水空间大,升温快,出力够。

3、炉膛空间大,燃烧工况好,燃烧稳定,吸热充分。

4、热水锅炉热效率为81%,高于工业锅炉通用技术条件。

5、链条炉排结构,转速合理,保证燃料在炉内有足够的燃烧时间,节约了燃料消耗,降低了运行成本。

6、给水方式为微机控制方式,自动进水,遥控配风。具有缺水、超压、超温保护功能。同时可以对烟温进行监测,安全可靠。

7、烟尘排放量低,噪音小,能达到国家环保要求。

8、锅炉快装出厂,到使用现场后安装方便快捷。

技术参数

规格型号额定热功率(MW)额定工作压力(MPa)出水/回水温度(℃)锅炉热效率(%)炉排面积(㎡)设计燃料受热面积(㎡)锅炉自重(t)供暖面积(㎡)供热水量(t)外形尺寸长*宽*高(mm)
CDZH0.7-85/60-AII0.7常压85/6081%1.85烟煤、无烟煤319.56000153500*1700*2600
CDZH1.4-85/60-AII1.4常压85/6081%2.8-3.1烟煤、无烟煤69.51312000304100*2200*3200
CDZH2.1-85/60-AII2.1常压85/6081%3.95烟煤、无烟煤92.41918000454600*2200*3300
CDZH2.8-85/60-AII2.8常压85/6081%4.6烟煤、无烟煤11922.624000602800*1700*2500
CDZH3.5-85/60-AII3.5常压85/6081%5.87烟煤、无烟煤124.652830000754800*2400*3400
CDZH4.2-85/60-AII4.2常压85/6081%7.3烟煤、无烟煤136.33236000905400*2400*3500

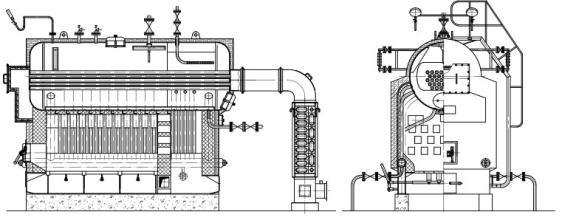

工作原理
